| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | ---- |
| 環境濕渡 | 40%～60% | ＜80% | ---- |
| 儀表工作電壓 | 7.8V±0.1V | DC 7.8V±0.6V | ---- |
| 輔助接地電阻值 | ＜100Ω | ＜5kΩ | |
| 干擾電壓 | 應避免 | ＜20V | |
| 干擾電流 | 應避免 | ＜2A | |
| 測R時電極間距 | a＞5d | a＞5d | |
| 測ρ時電極間距 | a＞20h | a＞20h |
| 功 能 | 接地電阻、直流電阻、土壤電阻率、接地電壓、接地電流測量 | |
| 電 源 | DC 7.4V 2600mAh 可充鋰電池，電池充滿約8.4V | |
| 背 光 | 可控背光，適合昏暗場所使用 | |
| 測量方法 | 直流電阻 | 直流電阻二極法 |
| 直流電阻四極法 | ||
| 接地電阻 | 接地電阻二極法 | |
| 接地電阻三極法 | ||
| 接地電阻四極法 | ||
| 接地電阻單鉗三極法（選擇法） | ||
| 接地電阻單鉗四極法（選擇法） | ||
| 接地電阻雙鉗法 | ||
| 土壤電阻率(溫納法) | ||
| 接地電流 | 電流鉗測量 | |
| 接地電壓 | 平均值整流 | |
| 測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC自動選頻) | |
| 短路測試電流 | AC 250mA max | |
| 開路測試電壓 | AC 40V max | |
| 電極間距范圍 | 1m～100m | |
| 顯示模式 | 4位超大LCD顯示，帶背光 | |
| 測量指示 | 測量中LED閃爍指示，LCD倒計數顯示 | |
| LCD尺寸 | 128mm×75mm | |
| LCD顯示域 | 124mm×67mm | |
| 儀表尺寸 | 高寬厚：280mm×260mm×160mm | |
| 電流鉗尺寸 | 高寬厚：223mm×120mm×39mm | |

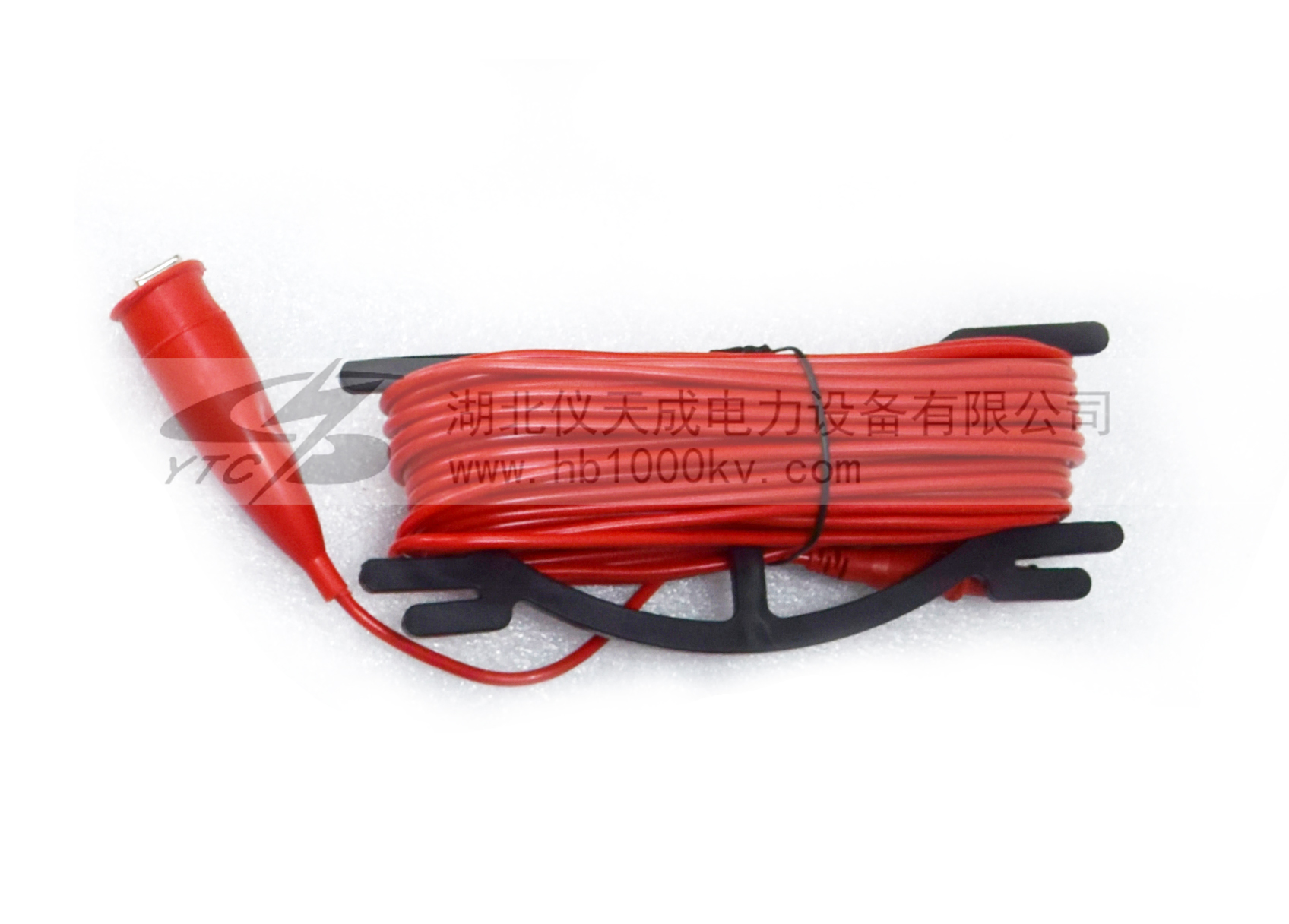

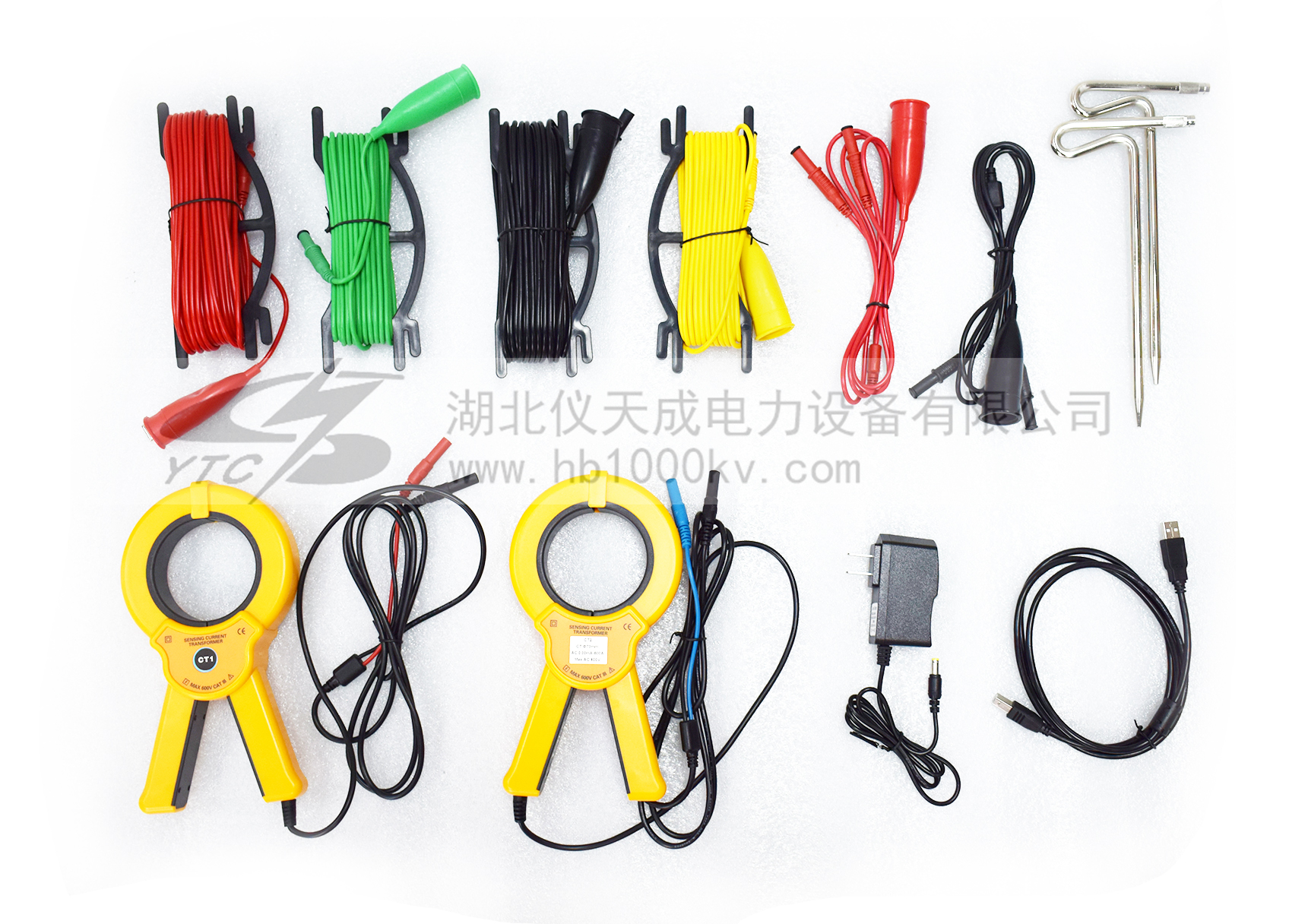

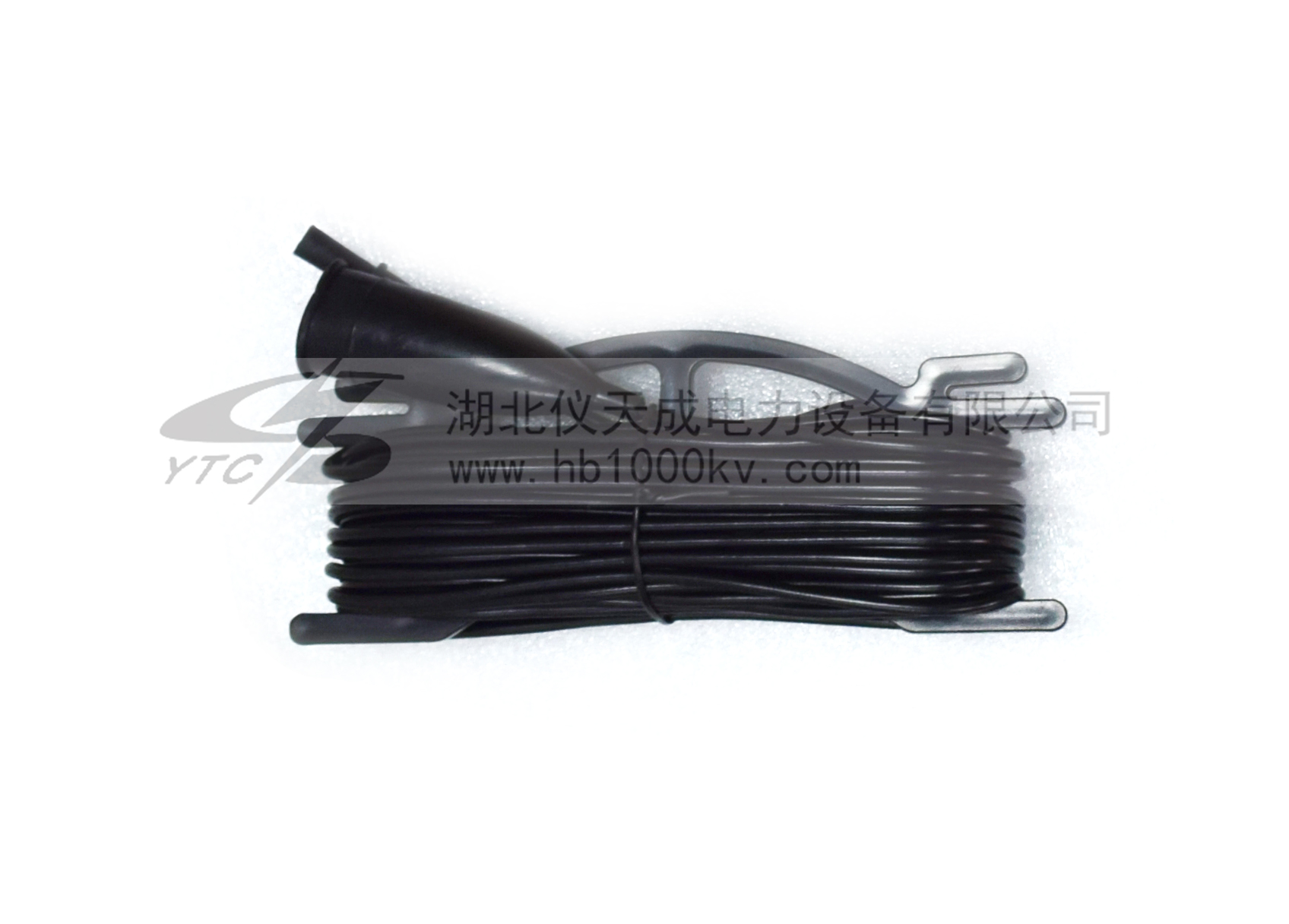

| 測 試 線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 | |

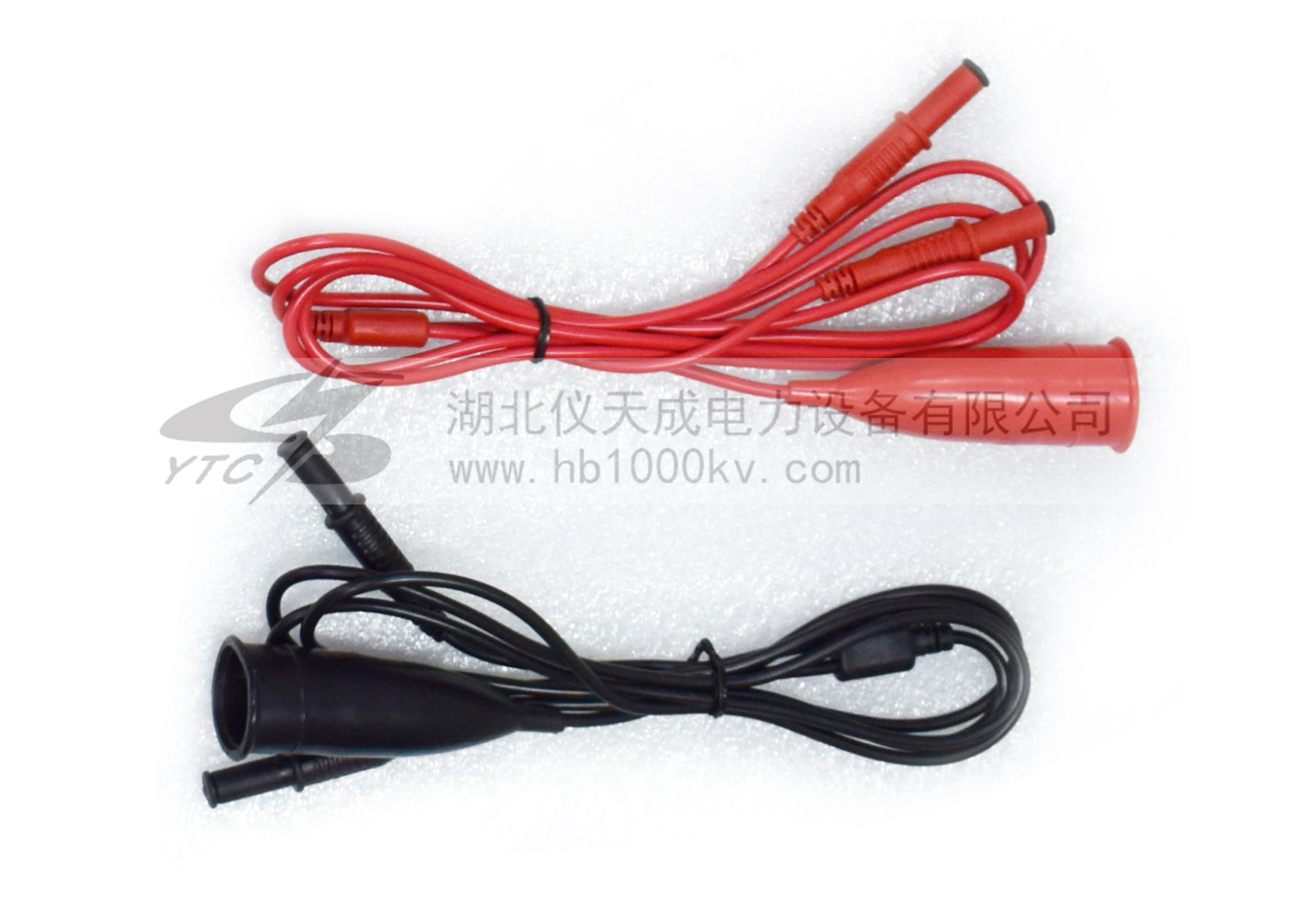

| 簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 | |
| 輔助接地棒 | 4根：φ9mm×230mm（935g） | |

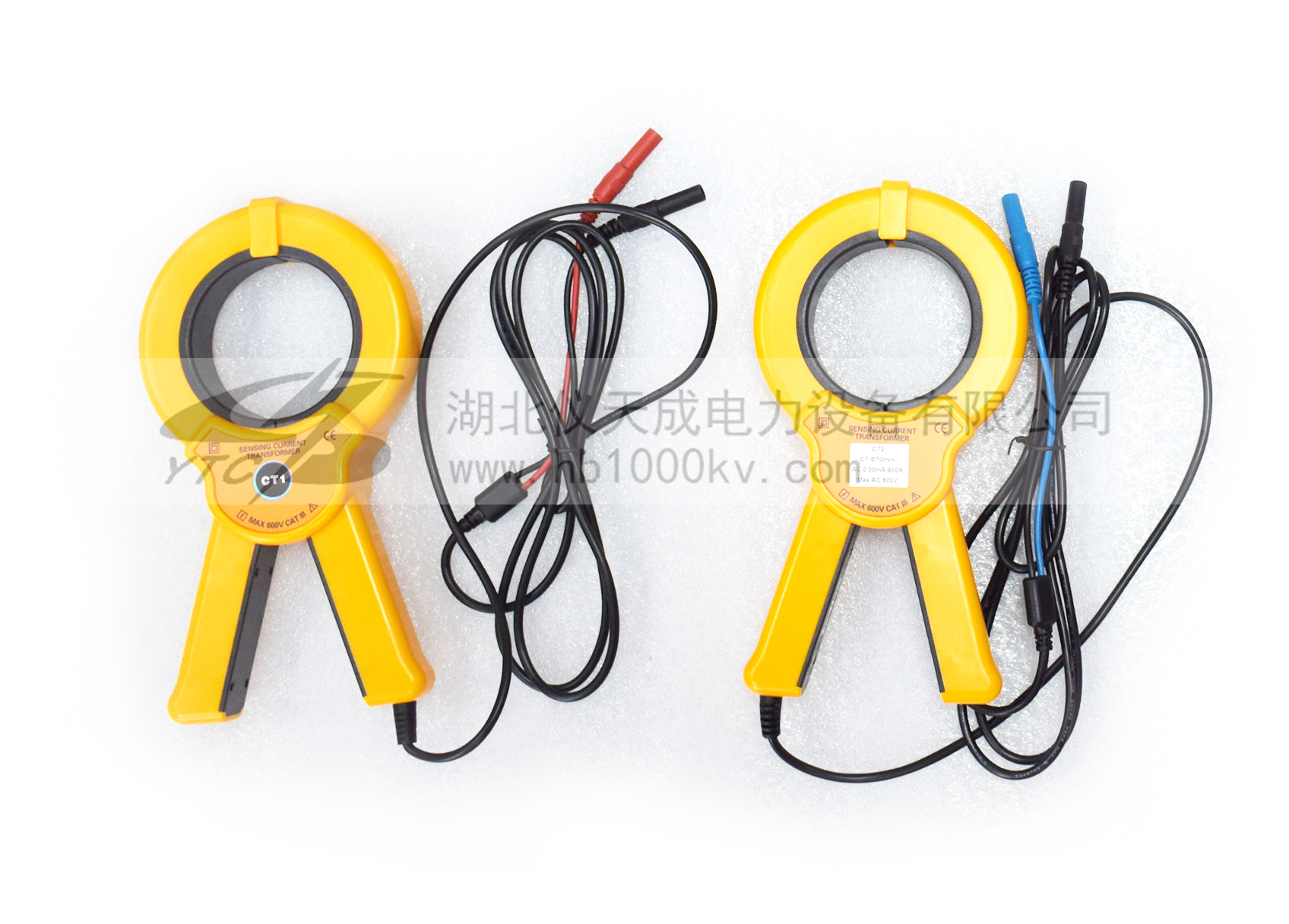

| 電 流 鉗 | 2把：藍黑插頭，紅黑插頭各1把 | |
| 電流鉗口徑 | φ70mm | |
| 電流鉗引線 | 長2m | |
| 測量時間 |
交流電流：約2次/秒 對地電壓：約2次/秒 接地電阻：約7秒/次 |
|
| 測量次數 | 5000次以上(短路測試，測1次，停30秒再測) | |
| 線路電壓 | AC 600V以下測量 | |
| 通訊方式 | 藍牙模塊，USB接口，存儲數據可以通過軟件上傳電腦 | |

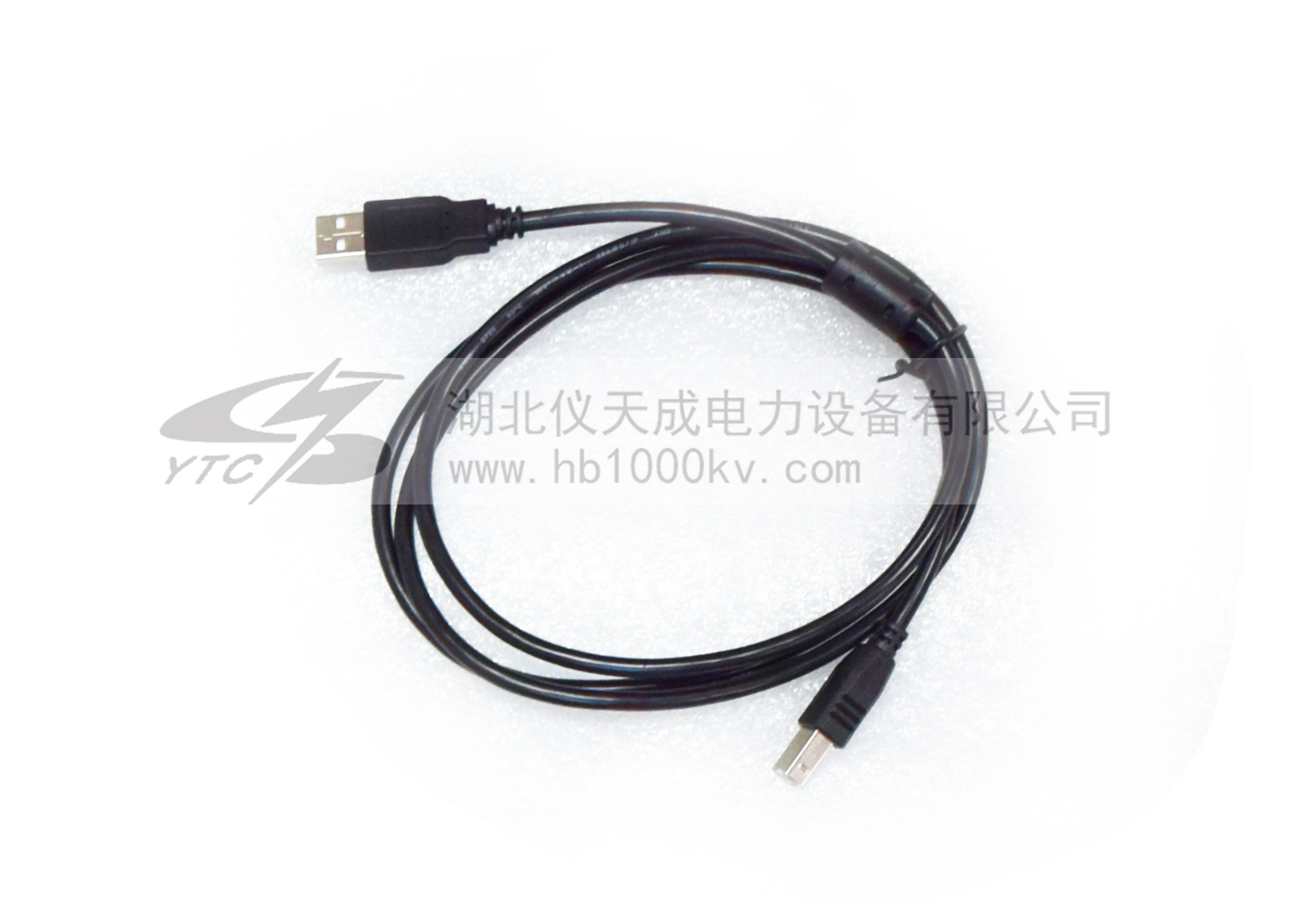

| 通 訊 線 | USB通訊線1條，長1.5m | |
| 數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 | |
| 數據存儲 | 2000組，顯示“FULL”符號表示存儲已滿 | |
| 數據查閱 | 查閱數據時“READ”符號指示 | |
| 溢出顯示 | 超量程溢出時“OL”符號指示 | |
| 電流鉗低電流指示 |
選擇法或者雙鉗法測量時,當CT2接收的電流信號低于0.5mA時，顯示“  ”符號,此時應檢查CT2電流鉗的鉗入方向 |
|
| 干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 | |
| 輔助接地測試 | 具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ) | |
| 報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”蜂鳴聲報警提示 | |
| 自動關機 | 開機15分鐘后自動關機 | |
| 工作電流 | 背光：25mA Max(單獨背光耗電) | |
| 待機：25mA Max(開機后背光關閉) | ||
| 測量：150mA Max(背光關閉) | ||
| 質 量 | 儀表：約3490g(含電池) | |
| 電流鉗：約1100g(2把) | ||
| 總重量：約6800g（含附件） | ||
| 電池電壓 |
當電池電壓降到約DC 7.2V±0.1V時，電池電壓低符號“ ”顯示，提醒儀表需進行充電 |
|
| 工作溫濕度 | -10℃～40℃；80%RH以下 | |
| 存放溫濕度 | -20℃～60℃；70%RH以下 | |
| 防護等級 | IP65（合蓋時） | |
| 過載保護 | 測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒 | |
| 絕緣電阻 | 20MΩ以上(電路與外殼之間500V) | |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) | |
| 電磁特性 | IEC61326(EMC) | |
| 適合安規 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004(接地電阻表)； JJG 1054-2009(鉗形接地電阻儀)。 |
|
| 測量功能 | 測量范圍 | 精度 | 分辨率 |
| 二三四線法測量接地電阻(R～)、直流電阻(R—) | 0.000Ω～9.999Ω | ±2%rdg±0.05Ω | 0.001Ω |
| 10.00Ω～29.99Ω | ±2%rdg±5dgt | 0.01Ω | |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～300.00kΩ | ±4%rdg±3dgt | 10Ω | |
| 選擇法測量接地電阻(R～) | 0.000Ω～9.999Ω | ±2%rdg±0.05Ω | 0.001Ω |
| 10.00Ω～29.99Ω | ±2%rdg±5dgt | 0.01Ω | |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 雙鉗法測量接地電阻(R～) | 0.01Ω～0.99Ω | ±10%rdg±5dgt | 0.01Ω |
| 1.0Ω～29.9Ω | 0.1Ω | ||
| 30Ω～100Ω | 1Ω | ||
| 土壤電阻率(ρ) | 0.00Ωm～99.99Ωm |
根據R的測量精度而定 (ρ=2πaR a:1 m～100m； π=3.14) |
0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9000kΩm | 1kΩm | ||
| 接地電壓（V～）50Hz/60Hz | AC 0.0～100.0V | ±2%rdg±3dgt | 0.1V |
|
接地電流（A～） 50Hz/60Hz |
AC 0.00mA～600.0A | ±2%rdg±3dgt | 0.01mA |
